Projetos de Estruturas e Redes de Águas e Esgotos com fossa séptica, num terreno rústico
O projeto prevê a construção de duas habitações com os mesmos princípios construtivos e organizando-se segundo uma malha estrutural de 4 × 4 m, num terreno rústico situado em Azeitão, caracterizado por duas paisagens distintas: uma zona de pinhal mais densa e abrigada e uma área de montado de sobro mais aberta e exposta, localizada no fundo de um vale.
A solução estrutural foi concebida para resistir às solicitações resultantes das ações regulamentares aplicáveis, incluindo a ação sísmica, e compatibilizada com as condicionantes existentes, em particular as de natureza arquitetónica.

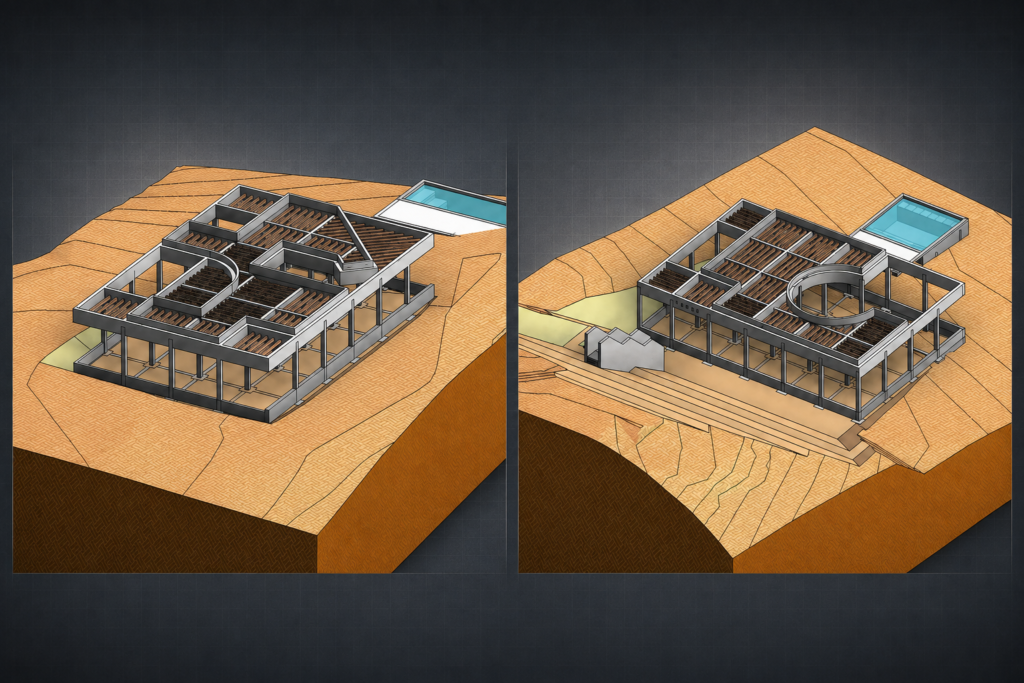

Cada habitação desenvolve-se num único piso, ao nível térreo, e apresenta uma estrutura constituída por um conjunto de pórticos formados por pilares e vigas de betão armado, sobre os quais descarrega a estrutura da cobertura. Os elementos resistentes verticais são constituídos por pilares de betão armado, sendo a resistência às ações horizontais integralmente assegurada pelo funcionamento conjunto dos pórticos de vigas e pilares.
Para as fundações foi adotada uma solução de fundações diretas, constituída por sapatas de betão armado devidamente enterradas. Nas zonas em que as características geotécnicas ou a profundidade do terreno competente assim o exigiram, recorreu-se complementarmente à execução de pegões em betão ciclópico.
A conceção e o dimensionamento das redes prediais de abastecimento de água e de drenagem de águas residuais tiveram em consideração as disposições regulamentares aplicáveis, nomeadamente as estabelecidas no Regulamento Geral dos Sistemas Públicos e Prediais de Distribuição de Água e de Drenagem de Águas Residuais.

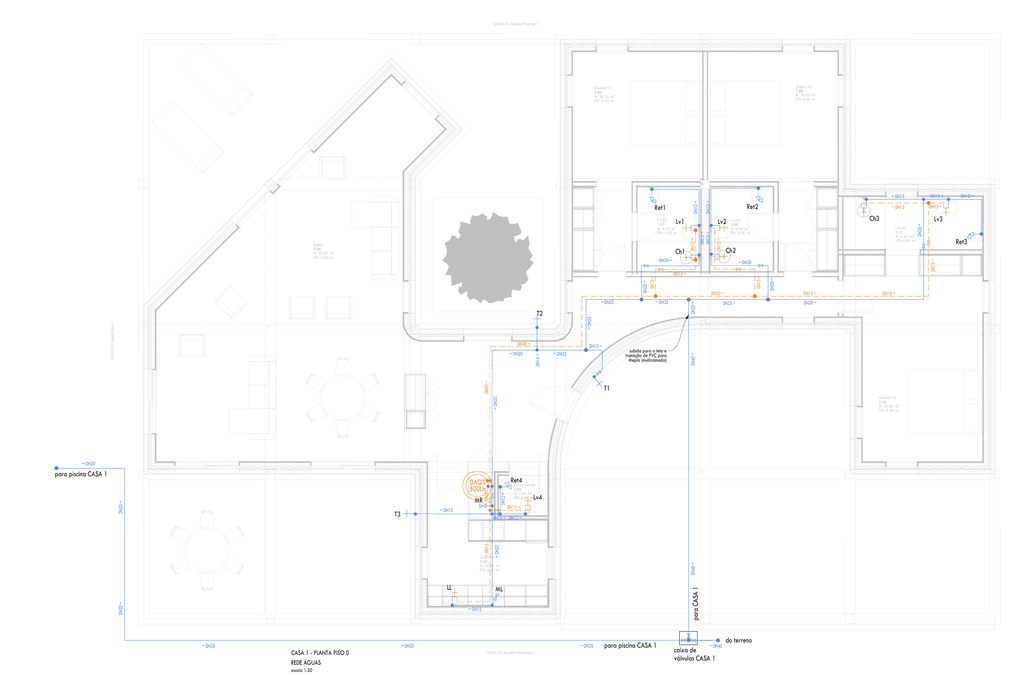

Na definição das redes de abastecimento de água, adotaram-se traçados tão diretos quanto possível, com o objetivo de reduzir os percursos e as correspondentes perdas de carga. As canalizações foram organizadas em troços predominantemente retilíneos, horizontais e verticais. Procedeu-se ainda ao seccionamento das redes por zonas de consumo, permitindo o isolamento individualizado de cada zona sem comprometer o abastecimento das restantes. Em cada habitação foi instalada uma rede independente de água quente, alimentada por um sistema próprio de preparação e armazenamento de águas quentes sanitárias.

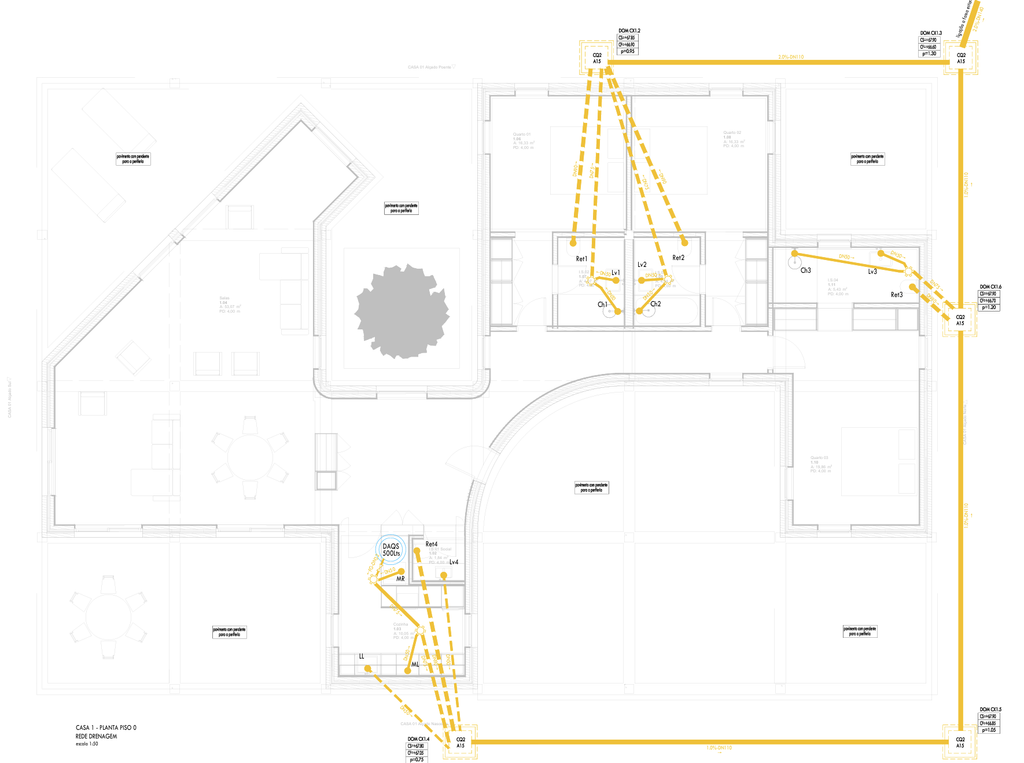

O dimensionamento dos ramais de descarga e dos ramais de ligação foi efetuado considerando o funcionamento simultâneo dos aparelhos sanitários, através do método probabilístico de descarga constante do CPP 508/LNEC — “Instalações de Águas e Esgotos em Edifícios” — e de acordo com os critérios estabelecidos na regulamentação aplicável aos sistemas de distribuição de água e drenagem de águas residuais.
Atendendo à inexistência de uma rede pública de drenagem de águas residuais domésticas disponível para ligação, cada habitação foi dotada de um sistema autónomo de tratamento baseado numa fossa séptica, concebido de acordo com as condições locais e com as disposições regulamentares aplicáveis.
